前言

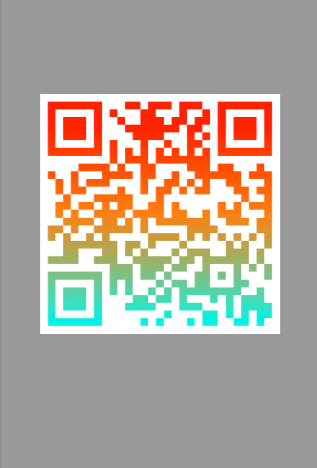

工作中有一個需求，將服務端已經生成好的黑白二維碼變成漸變的二維碼，具體效果如下。

本文將介紹如何使用CALayer的Mask實現漸變二維碼的效果。下面是我們需要處理的二維碼圖片。

原理

蘋果對CALayer的Mask（遮罩）是這樣描述的，被遮罩的Layer位於Mask不透明的部分才會被顯示。所以我們的基本思路是讓二維碼白色的部分變的完全透明，黑色的部分不透明，然後把處理後的圖作為一個漸變Layer的Mask。這樣黑色部分將會顯示漸變Layer上對應的部分，白色部分將顯示漸變Layer後面Layer的顏色。

處理原始二維碼圖片

我們將原始二維碼圖片轉化成遮罩需要的圖片。首先我們把圖片數據抽取出來，格式化為ARGB格式的像素數據。具體做法就是生成一個ARGB空間的CGContext，將原始二維碼圖片繪制上去。然後像素數據就會在imageData中了。

let bitsPerComponent = 8
let bytesPerPixel = 4
let width:Int = Int(image.size.width)
let height:Int = Int(image.size.height)
let imageData = UnsafeMutableRawPointer.allocate(bytes: Int(width * height * bytesPerPixel), alignedTo: 8)

// 將原始黑白二維碼圖片繪制到像素格式為ARGB的圖片上，繪制後的像素數據在imageData中。
let colorSpace = CGColorSpaceCreateDeviceRGB()
let imageContext = CGContext.init(data: imageData, width: Int(image.size.width), height: Int(image.size.height), bitsPerComponent: bitsPerComponent, bytesPerRow: width * bytesPerPixel, space: colorSpace, bitmapInfo: CGImageAlphaInfo.premultipliedFirst.rawValue )
UIGraphicsPushContext(imageContext!)
imageContext?.translateBy(x: 0, y: CGFloat(height))
imageContext?.scaleBy(x: 1, y: -1)
image.draw(in: CGRect.init(x: 0, y: 0, width: width, height: height))
UIGraphicsPopContext()

接下來我們將二維碼白色的部分變的完全透明，黑色的部分不透明。我們遍歷所有像素，根據像素的Red值，設置像素的Alpha值。如果R大於100，我們認為是白色，所以將Alpha設為0，全透明。如果R小於100，我們認為是黑色，所以將Alpha設為255，不透明。

// 根據每個像素R通道的值修改Alpha通道的值，當Red大於100，則將Alpha置為0，反之置為255
for row in 0..
設置遮罩
最後我們創建漸變Layer，然後把處理後的二維碼圖片作為遮罩設置給漸變Layer。
lazy var gradientLayer: CAGradientLayer = {
    let layer = CAGradientLayer.init()
    layer.colors = [UIColor.red.cgColor, UIColor.orange.cgColor, UIColor.cyan.cgColor]
    self.layer.addSublayer(layer)
    layer.frame = self.bounds
    return layer
}()

// 設置黑白二維碼圖片
func setQRCodeImage(qrcodeImage: UIImage) {
    let imageMask = genQRCodeImageMask(grayScaleQRCodeImage: qrcodeImage)
    maskLayer.contents = imageMask
    maskLayer.frame = self.bounds
    self.gradientLayer.mask = maskLayer
}
總結
我們主要利用CALayer的遮罩特性完成了漸變二維碼的效果。涉及到CoreGraphics和UIKit等相關知識。當然我們還有其他方式實現這一效果，比如OpenGL ES或者Metal，我將在另一篇文章中介紹如何使用Metal實現漸變二維碼的效果。
